主要用途

• 對管樁進行全孔壁全景高清成像、錄像，關鍵部位全景圖像抓拍；
• 對管樁進行側向高精度高清晰度360°連續旋轉掃描錄像和局部高清圖像抓拍；
• 對管樁接縫及管壁裂縫進行準確測量；
• 對大直徑水井、管道等進行全景高清成像及側向掃描錄像等。

優勢

• 前視360°全景成像與側視旋轉掃描完美結合，管樁內壁全景成像，動態窺視錄像；
• 完全自研的高性能集成主板，實現全孔連續高清成像，不卡頓、不黑屏、不丟失數據，顏色逼真，圖像清晰，檢測速度可達4m/min；
• 分析軟件可同步聯動動態錄像、二維展開圖、三維柱狀圖、空間軌跡，一鍵生成檢測報告；
• 1080p高清成像，畫面清晰細膩；
• 充電式便攜電動線纜架；
• 垂直孔、傾斜孔和水平孔裂隙真產狀解析，自動形成玫瑰花圖、極坐標圖和優勢傾向優勢傾角裂隙統計表。

技術特點

• 探頭360°旋轉：探頭可旋轉，既能前視，又能360°旋轉側面掃視，具體查看管樁孔壁細節；
• 高集成性：主機內系統控制、圖像采集、顯示與存儲高度集成；
• 全自動：采用全電動線纜架，自帶可充電高能鋰電池，操作簡便，線纜下放速度勻速可調；
• 高智能性：主機內置雙核處理器，圖像處理速度為25幀/秒。同時獲取圖像數據、深度數據和探頭所在位置空間數據，可保證全景圖像實時自動采集，快速無縫拼接，實現圖像拼接、錄像和截圖同步進行；
• 高可靠性：整機系統高度集成，穩定性好；儀器整機密封，防水防塵性好；
• 高清晰度：攝像頭為彩色低照度700Lines，0.01Lux，2000萬像素；光源強度可連續可調；探頭側面環形成像和端頭成像可選，從而保證對各種探測對象均可清晰成像；
• 寬視角：攝像頭視角寬，可實現水平360°全景成像，無需調焦；
• 便攜性好：整機體積小巧、重量輕，方便攜帶；
• 操作性好：整套系統連接簡單，操作簡便，初用者上手快，主機可作電腦的外接U盤使用，數據直接復制粘貼；
• 功耗低：系統工作電壓范圍DC5.5V~12V，既可內置高容量鋰電池供電，也可外接12V蓄電池供電。探頭既可采用內置鋰電池供電，也可主機供電。連續工作時間不少于10小時；
• 三類顯示靈活切換：分析軟件可顯示、輸出平面展開圖，立體柱狀圖，立體柱狀圖可360°連續旋轉；
• 直接進行管壁描述：展開圖上可直接對管壁進行描述，裂縫的傾向、傾角和寬度可直接自動計算提取，寬度精度可達0.1mm，方位角度可達0.1°；
• 圖像可轉換為多種格式：可將圖像轉換為JPG、BMP和PDF等多種格式文件；
• 探頭承壓能力強：探頭采用不銹鋼外殼、鋼化光學玻璃探頭罩，最大可承受壓力不小于10MPa。

技術參數

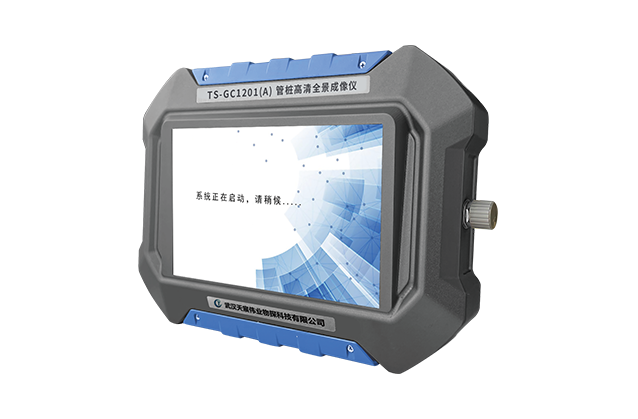

主機

• 顯示方式：7寸真彩液晶屏，背光可調
• 處理器：高性能低功耗嵌入式雙核處理器
• 操控方式：觸摸
• 數據接口：USB2.0接口
• 防護等級：IP67
• 存儲器：32G TF存儲卡
• 操作系統：Linux操作系統
• 供電模式：內置12V鋰電池或外接蓄電池，連續工作大于10小時
• 外形尺寸：255mm×180mm×60mm
• 質量：1.7KG

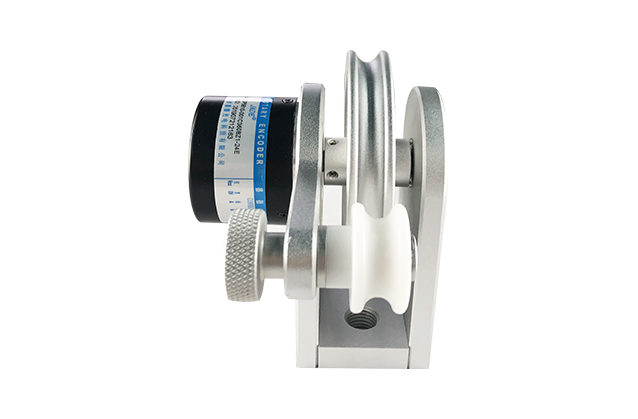

深度編碼器

• 防護等級：IP67
• 測深精度：0.1mm
• 供電模式：主機供電
• 質量：0.99KG

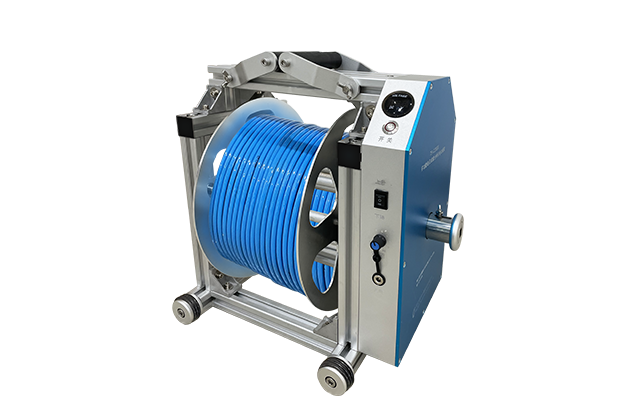

電動線纜架

• 制動方式：手自一體
• 供電模式：自帶可充電高能鋰電池
• 工作時間：不小于10小時
• 下放速度：0-10m/min可調
• 尺寸：340mm×220mm×370mm
• 重量：15Kg（含100m線纜）

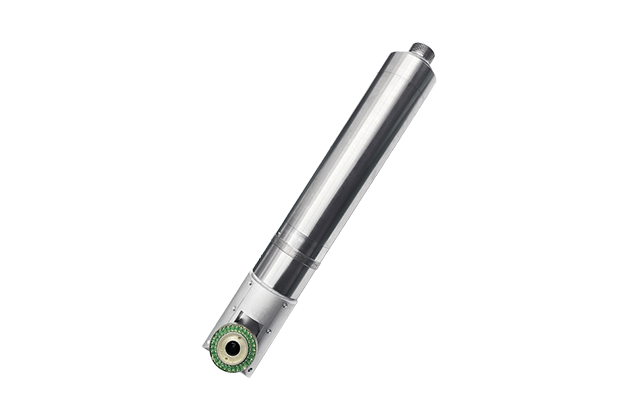

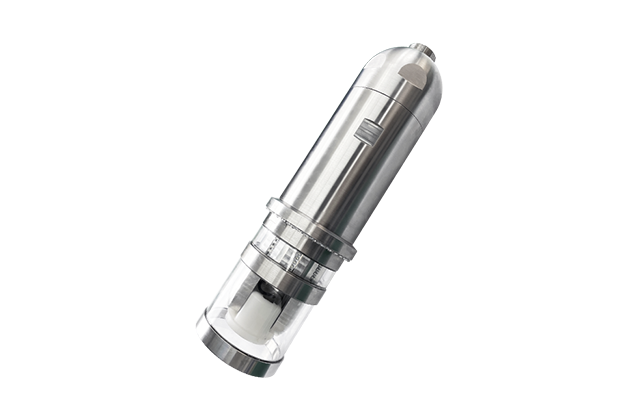

探頭

直徑：Φ85mm/Φ116mm

供電模式：內置電池

攝像頭：高清，0.01Lux，全景360°，可旋轉

圖像像素：2000萬

三維羅盤：傾角范圍：-90°~90°，精度0.1°；方位角范圍：0~360°，精度0.1°；探頭允許橫滾360°

工作溫度：-10℃～60℃

檢測孔徑：Φ120mm-Φ1000mm

檢測孔深：0~100米（可定制）

控制器：內置高性能單片機

輔助光源：≥30Lux，通過主機軟件調節亮度

外形尺寸：Φ85X450mm、Φ116X397mm

質量：2.8KG、6KG
