優勢

• 耐高溫100℃，耐高壓不低于20MPa，檢測最大孔深可達1500m；
• 完全自研的高性能集成主板，實現千米鉆孔的全孔連續成像，不卡頓、不黑屏、不丟失數據，顏色逼真，圖像清晰，檢測速度可達4m/min；
• 分析軟件可同步聯動動態錄像、二維展開圖、三維柱狀圖、空間軌跡，一鍵生成檢測報告；
• 1080p高清成像，畫面清晰細膩；
• 垂直孔、傾斜孔和水平孔裂隙真產狀解析，自動形成玫瑰花圖、極坐標圖和優勢傾向優勢傾角裂隙統計表。

 產品簡介

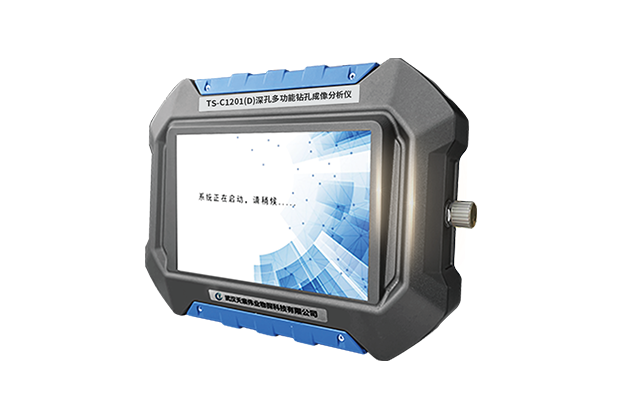

       TS-C1201（D）深孔多功能鉆孔成像分析儀是一款集鉆孔成像、鉆孔錄像（窺視）、鉆孔軌跡檢測于一體，專門針對超深鉆孔研制的光學檢測儀器。

技術特點

• 高集成性：主機內系統控制、圖像采集、顯示與存儲高度集成；
• 多功能性：既可實現鉆孔成像、鉆孔窺視（錄像）和鉆孔軌跡測量等功能，實現一機多用；

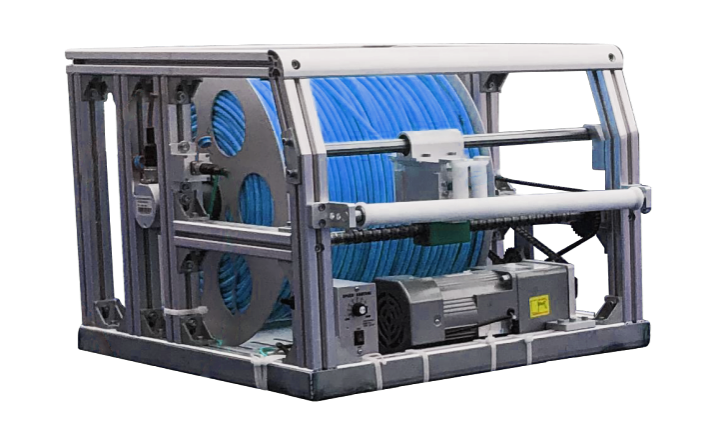

• 全自動：采用全電動線纜架，自帶可充電高能鋰電池，操作簡便，線纜下放速度勻速可調；
• 高智能性：主機內置雙核處理器，圖像處理速度為25幀/秒。同時獲取圖像數據、深度數據和探頭所在位置空間數據，可保證全景圖像實時自動采集，快速無縫拼接，實現圖像拼接、錄像和截圖同步進行；
• 高可靠性：整機系統高度集成，穩定性好；儀器整機密封，防水防塵性好；
• 高清晰度：攝像頭為彩色低照度700Lines，0.01Lux，2000萬像素；光源強度可連續可調；探頭側面環形成像和端頭成像可選，從而保證對各種探測對象均可清晰成像；
• 寬視角：攝像頭視角寬，可實現水平360°全景成像，無需調焦；
• 便攜性好：整機體積小巧、重量輕，方便攜帶；
• 操作性好：整套系統連接簡單，操作簡便，初用者上手快，主機可作電腦的外接U盤使用，數據直接復制粘貼；
• 功耗低：系統工作電壓范圍DC5.5V~12V，既可內置高容量鋰電池供電，也可外接12V蓄電池供電。探頭既可采用內置鋰電池供電，也可主機供電。連續工作時間不少于10小時；
• 三類顯示靈活切換：分析軟件可顯示、輸出平面展開圖，立體柱狀圖，立體柱狀圖可360°度連續旋轉；也可同幅顯示巖芯描述結果表和巖芯柱狀圖和展開圖，同時可對鼠標指定局部范圍進行高精度放大查看；既可顯示鉆孔三維空間軌跡圖像，也可顯示三面?zhèn)纫晥D，查看各點實際空間角度值；
• 直接進行巖芯描述：展開圖上可直接進行巖芯描述，裂縫的傾向、傾角和寬度可直接自動計算提取，寬度精度可達0.1mm，方位角度可達0.1°；
• 圖像可轉換為多種格式：可將圖像轉換為JPG、BMP和PDF等多種格式文件；

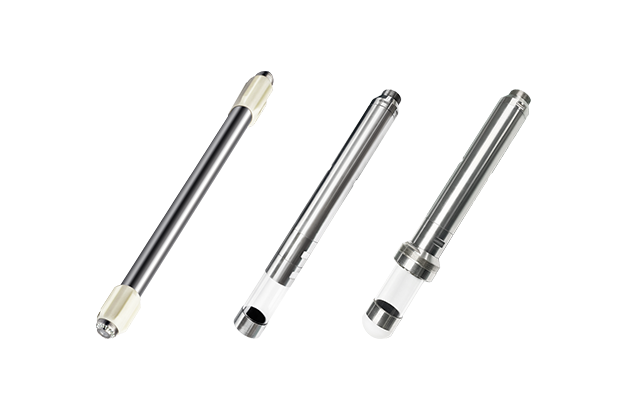

• 探頭承壓能力強：探頭采用不銹鋼外殼、鋼化光學玻璃探頭罩，最大可承受壓力不小于20MPa。
