主要用途

• 錨桿長度、注漿密實度和錨固缺陷的無損檢測；
• 錨索長度、錨固長度和錨固缺陷的無損檢測；
• 巖錨梁等重要部位的長自由端錨桿的無損檢測。

?遵循規范

• 《錨桿錨固質量無損檢測技術規程JGJ/T 182-2009》
• 《水電水利工程錨桿無損檢測規程 DL/T 5424-2009》
• 《錨桿噴射混凝土支護技術規范GB50086-2015》
• 《水電水利工程物探規程DL/T5010-2005》

?優勢

• 200米無線穩定傳輸；?
• 信號反應明顯，桿底清晰易判；
• 無線大屏平板、美觀時尚、操作簡便；
• 36小時超長工作時間。

?產品簡介

? ? ? ?TS-ABC602(W)?無線錨桿索無損檢測儀是一款采用無線傳輸方式對錨桿錨索長度、注漿密實度和錨固缺陷，巖錨梁等重要部位的長自由端錨桿進行無損檢測的設備。

技術特點

• 錨桿、錨索均可檢測，一機多用，性價比高；
• 信號采集器和平板通過無線傳輸，高效快捷；
• 儀器采用24位500kHz的模數轉換單元，具有超強的微弱信號檢測能力和檢測精度；
• 信號采集器采用DC12V鋰電池供電，功耗低，一次充電可連續工作36小時；

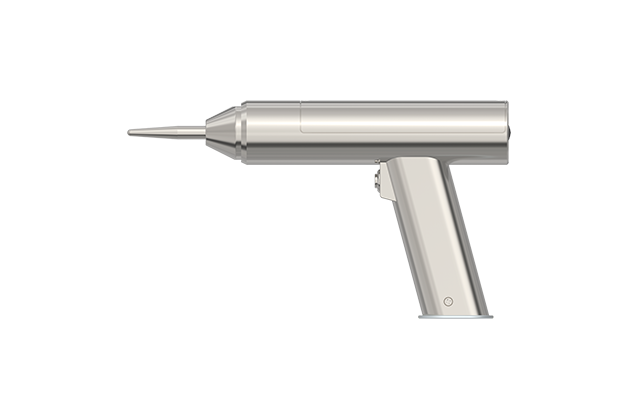

• 超磁致聲波震源或小錘兩種激發裝置可選，靈活方便；
• 信號采集器采用鋁合金外殼，堅固美觀，防水防塵，防護等級IP67；
• 工業級無線平板，APP美觀流暢，現場分析輸出檢測報告；
• 分析軟件具有數字濾波（高通、低通、帶通）、頻譜分析、相位分析、反射提取、信號相關和錨固密實度自動計算等功能，有助于錨桿底部及缺陷位置的判定和錨固等級的評定。

性能指標

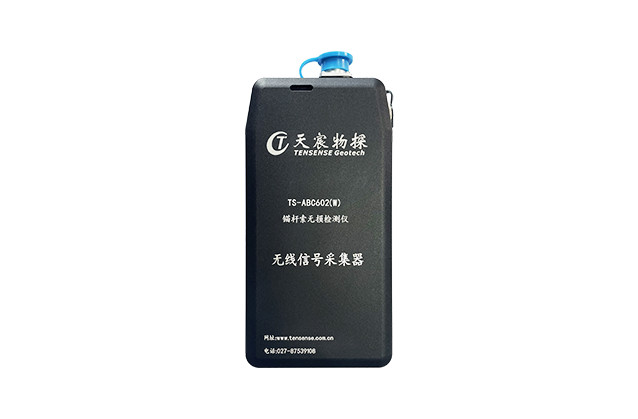

信號采集器

• 處理器：高性能低功耗嵌入式ARM處理器
• 時間示值誤差：≤1%
• 幅值非線性度：≤1%
• 時間分辨率：2us
• AD分辨率：24位
• 錨桿檢測長度：不小于50m
• 錨索檢測長度：不小于100m
• 長度檢測誤差：≤1%
• 工作溫度：-20℃～60℃
• 工作濕度：≤90%RH
• 采樣長度：8192
• 數據接口：USB2.0接口，數據直接拷貝
• 定點放大倍數：1、10、100可選
• 浮點放大倍數：256
• 供電模式：鋰電池，連續工作＞36小時
• 尺寸：85×168×32mm
• 質量：≤1KG

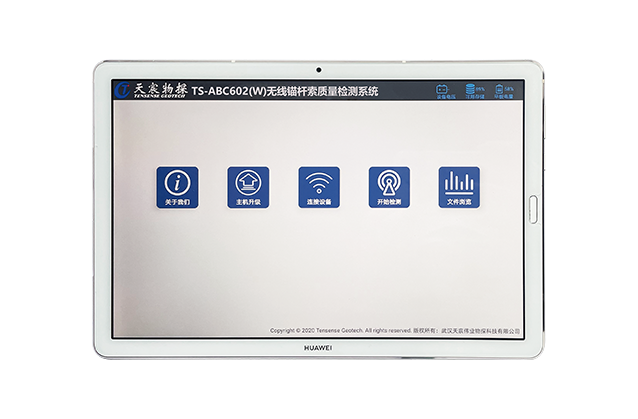

無線平板

• 處理器：高通四核1.2GHz
• 感應器：重力、光線、距離感應器、電子羅盤 、支持GPS導航、北斗導航、Glonass導航
• 拍照：后置1300萬像素，前置800萬像素，自動對焦，支持3096×4128像素照片拍攝
• 內存：4+64GB;
• 顯示屏：多點觸控，電容式觸摸屏，10點觸控，1920x1200 FHD
• 數據功能：WIFI、藍牙、USB Type-C接口
• 續航：10小時

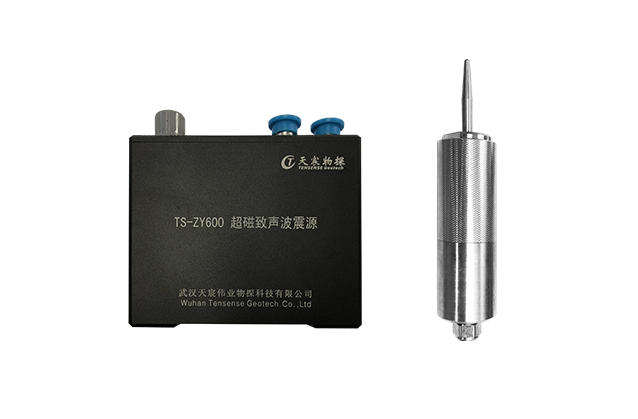

超磁致聲波震源

• 發射功率：10檔連續可調
• 供電模式：鋰電池，連續工作10小時
• 發射模式：單次發射、連續發射
• 激發頻率：10Hz～10KHz
• 外形尺寸：Φ40mm×100mm
• 質量：發射頭≤2KG，控制器≤2KG
