主要用途

• 批量鉆孔的全孔壁成像、錄像和構造分析；
• 批量鉆孔的關鍵部位抓拍圖像；
• 批量鉆孔軌跡、深度測量。

優勢

• 頂孔全景高清成像、錄像、鉆孔軌跡自動測量、關鍵部位抓拍功能四合一，并能實時分析評價；
• 360°全景探頭，前視無遮擋，視窗可清洗；
• 全自動推進與回收，無須人工干預，效率高；?
• 鉆孔群三維軌跡立體顯示，圍巖構造透明呈現，二維展開圖、三維柱狀圖、空間軌跡，一鍵生成檢測報告；
• 1080p高清成像，畫面清晰細膩。

產品簡介

? ? ? ?TS-C1201AH頂孔全自動高清成像儀是一款批量頂孔檢測設備，可以配置成不同的儀器，如鉆孔軌跡儀、鉆孔窺視儀、鉆孔成像儀和鉆孔成像軌跡檢測儀等。

技術特點

• 全自動性：全自動推進與回收，無須人工干預，效率高；
• 高集成性：鉆孔群三維軌跡立體顯示，圍巖構造透明呈現；
• 多功能性：頂孔全景高清成像、鉆孔軌跡自動檢測；
• 高智能性：主機內置ARM+DSP雙核處理器，圖像處理速度為25幀/秒。同時獲取圖像數據、深度數據和探頭所在位置空間數據，可保證全景圖像實時自動采集，快速無縫拼接，同時自動角度和深度校正，全景視頻圖像實時呈現，圖像清晰?？稍诰聦崟r生成鉆孔成像平面展開圖，生成mp4格式視頻文件，可在井下實時回放動態鉆孔窺視圖和平面展開圖；實現圖像拼接、錄像、關鍵部位抓拍和軌跡測量實時同步進行；
• 高可靠性：整機系統高度集成，穩定性好；
• 高清晰度：攝像頭為彩色低照度700Lines，0.1Lux，工業級2000萬像素；光照強度連續可調；
• 檢測效率高：成像錄像軌跡同步實時檢測最優速率2m/min左右，最高可達5m/min；?
• 寬視角：攝像頭視角寬，可實現水平360度全景成像，無需調焦；
• 操作性好：整套系統連接簡單，操作簡便，初用者上手快；
• 功耗低：內置DC12V高能鋰電池供電，連續工作時間不少于10小時；
• 三類顯示靈活切換：分析軟件可顯示、輸出平面展開圖，立體柱狀圖，立體柱狀圖可360°連續旋轉；也可同幅顯示巖芯描述結果表和巖芯柱狀圖和展開圖，同時可對鼠標指定局部范圍進行高精度放大查看；既可顯示鉆孔三維空間軌跡圖像，也可顯示三面?zhèn)纫晥D，查看各點實際空間角度值；
• 直接進行巖芯描述：展開圖上可直接進行巖芯描述，裂縫的傾向、傾角和寬度可直接自動計算提取，寬度精度可達0.1mm，方位角度可達0.1°；
• 圖像可轉換為多種格式：可將圖像轉換為JPG、BMP和PDF等多種格式文件；
• 探頭承壓能力強：探頭采用不銹鋼外殼，鋼化光學玻璃片，可承受壓力大于20MPa。

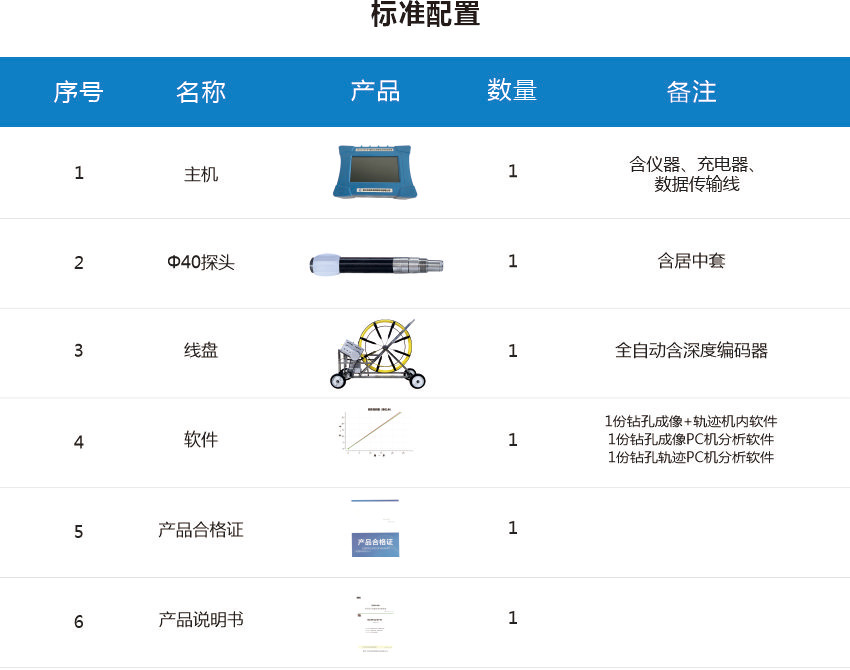

技術參數

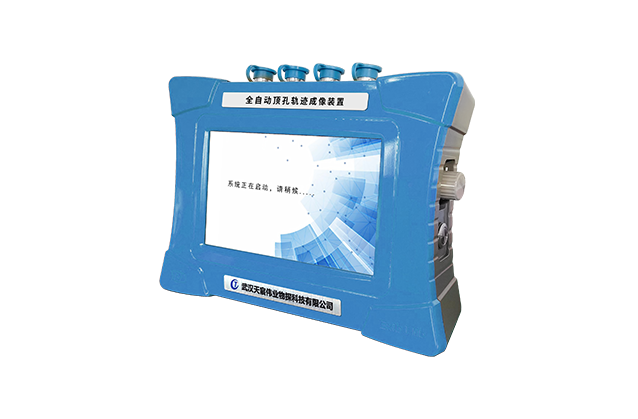

主機

• 顯示方式：7寸真彩液晶顯示屏，背光可調
• 操控方式：光電旋鈕
• 處理器：高性能低功耗嵌入式ARM+DSP雙核處理器
• 存儲器：32G TF 存儲卡
• 操作系統：Linux操作系統
• 供電模式; 內置高能鋰電池DC12V供電
• 工作時間：＞10小時
• 數據接口：USB2.0接口
• 防護等級：IP54
• 外形尺寸：255mm×192mm×74mm
• 質量：≤2kg

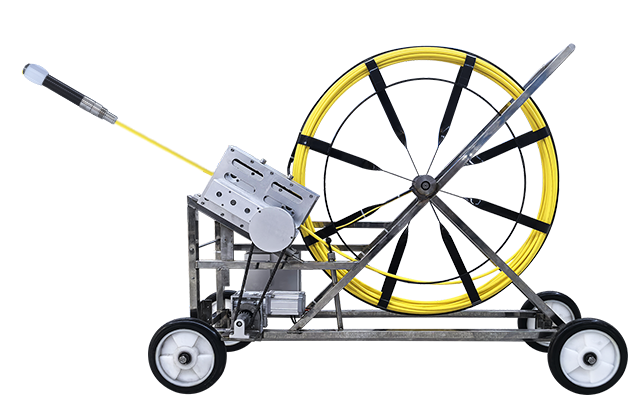

電動線纜架

• 制動方式：全自動電機驅動
• 供電模式：自帶可拆卸式鋰電池
• 工作時間：不少于 24 小時
• 前進速度：0-5m/min
• 后退速度：0-5m/min
• 尺寸：128cm×52cm×125cm
• 質量：85Kg（含線纜一體）

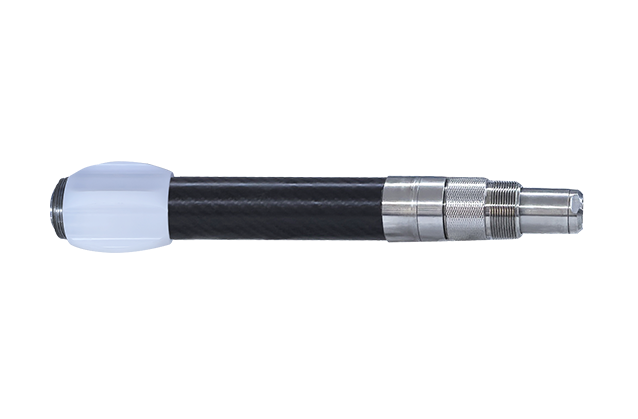

探頭

• 探頭直徑：Φ40mm
• 耐壓等級：不小于10MPa
• 檢測孔深：0~300米（可定制）；
• 攝像頭：彩色低照度700TV Lines，0.01Lux，全景360°
• 圖像像素：2000萬像素
• 三維羅盤：傾角范圍：-90°~90゜，精度：0.1゜；方位角范圍：0～360゜，精度：0.1゜，探頭允許橫滾360゜
• 工作溫度：-10℃～60℃
• 檢測孔徑：Φ45mm～Φ600mm
• 供電模式：探頭內置12V鋰電池供電
• 控制器：內置高性能單片機
• 輔助光源：≥30Lux，通過主機軟件調節亮度
• 外形尺寸：Φ40×490mm
• 質量：1.1Kg
